Regelungseinheiten

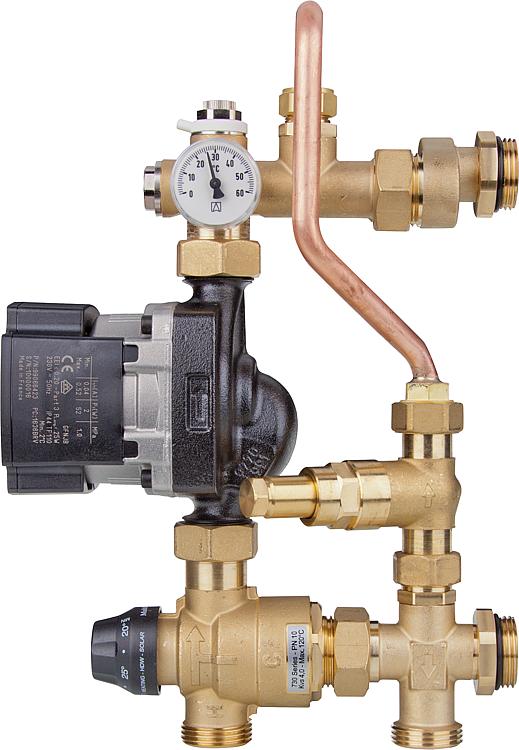

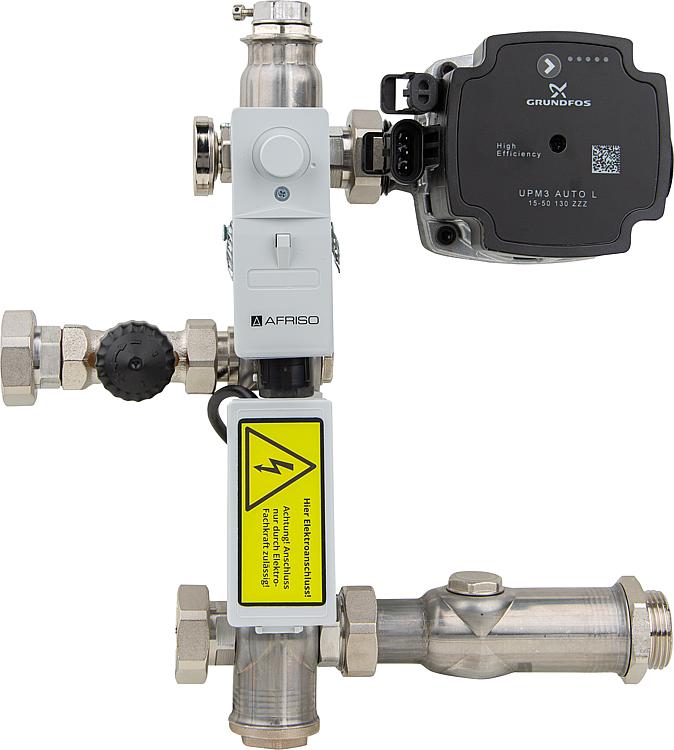

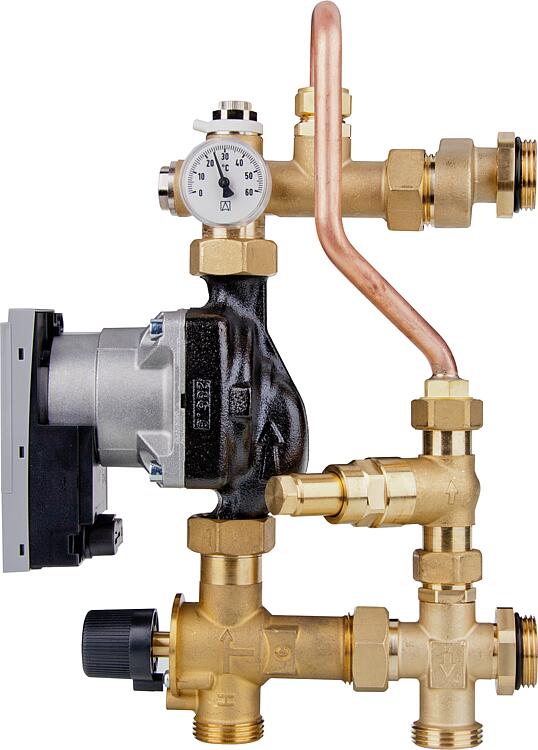

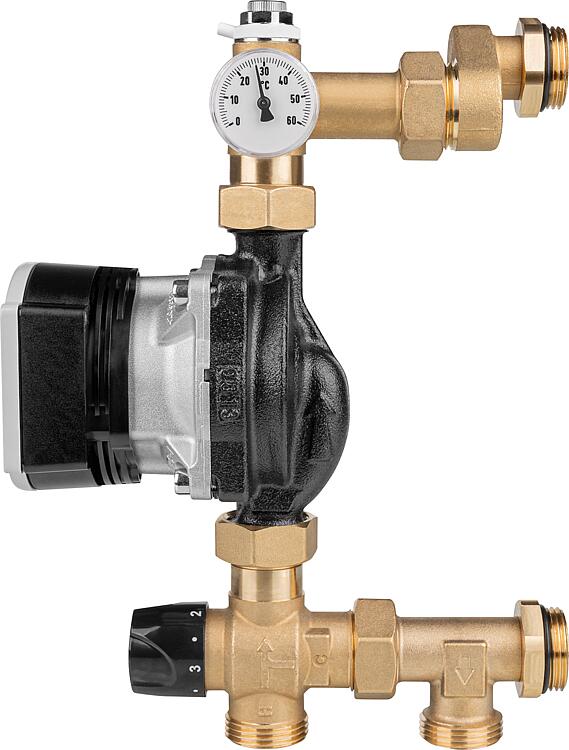

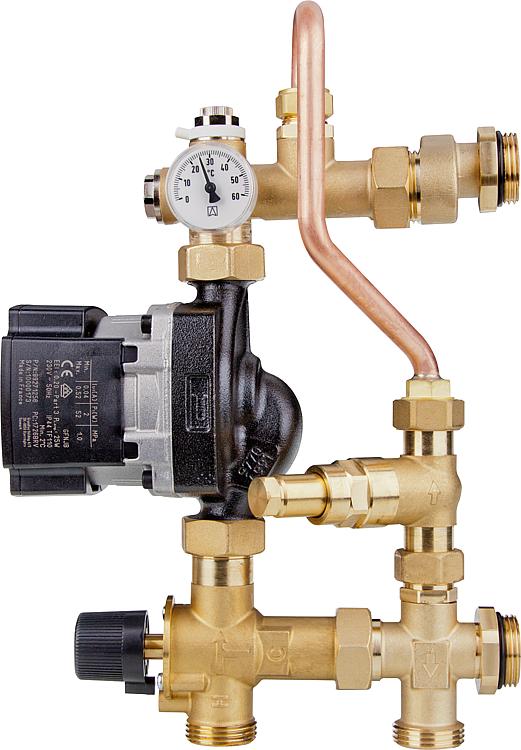

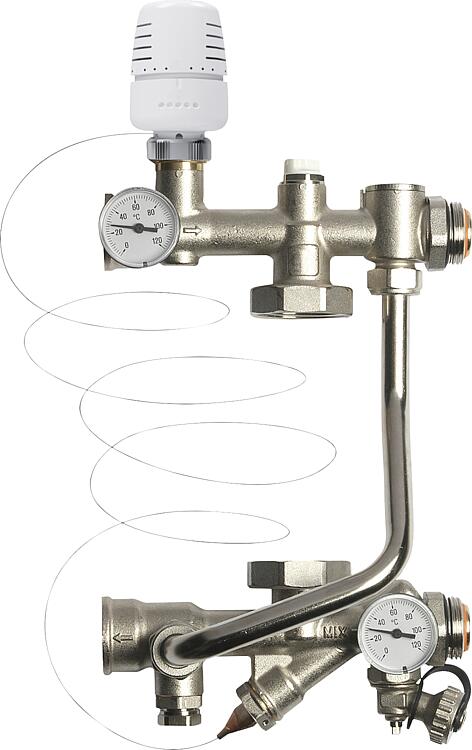

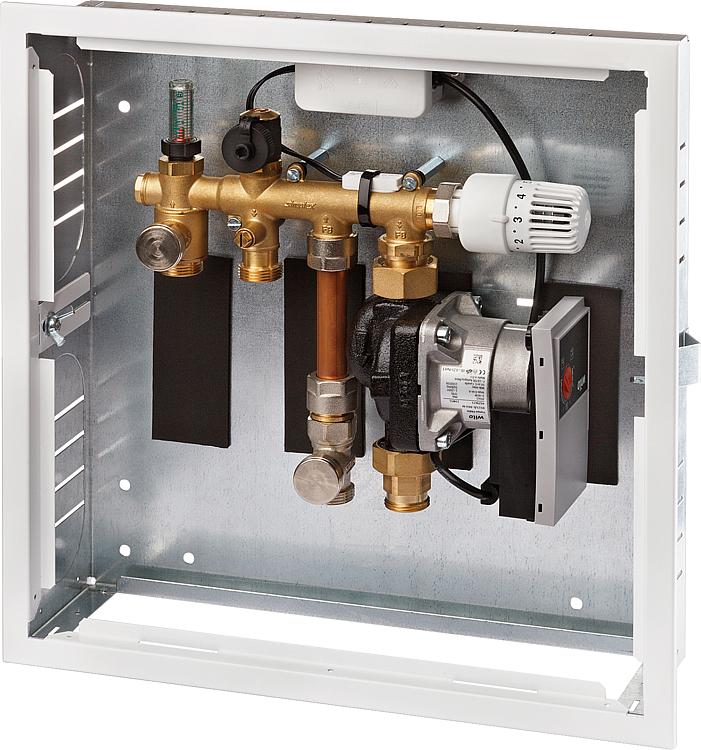

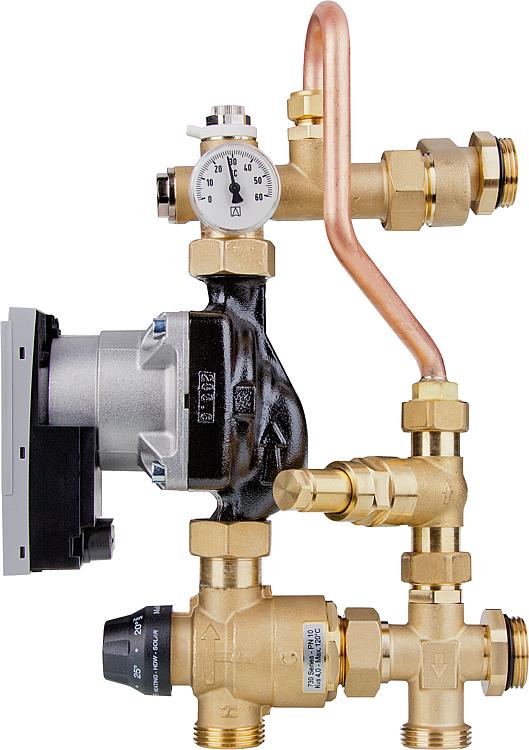

Eine Fußbodenregeleinheit mit einem 3-Wege-Ventil ist ein System zur Temperaturregelung in einer Fußbodenheizung. Ideal zum Nachrüsten z.B. im Altbau wenn kein zusätzlicher Heizkreis möglich oder nur mit erhöhtem Aufwand zu realisieren ist.

Die Regelung der Fußbodenheizung über das 3-Wege-Ventil ist auch ein dynamischer Prozess, der kontinuierlich auf Veränderungen in der Raumtemperatur reagiert.

Hier ein detaillierter Blick auf den Ablauf und der Funktionsweise:

Temperatursensor: In einem Raum mit Fußbodenheizung wird in der Regel ein Temperatursensor installiert, der die aktuelle Raumtemperatur misst. Dieser ist mit der Regelungseinheit verbunden.

Regelungseinheit (Thermostat): Die Regelungseinheit erhält die Informationen über die aktuelle Raumtemperatur und vergleicht sie mit der gewünschten Soll-Temperatur, die vom Benutzer voreingestellt ist.

3-Wege-Ventil: Das 3-Wege-Ventil ist ein zentrales Element der Heizungsanlage.

Es hat drei Anschlüsse:

Einen Eingang für das heiße Wasser aus dem Heizkessel oder der Zentralheizung. (Heizungsvorlauf)

Einen Ausgang zurück zum Heizkessel oder zur Zentralheizung (Heizungsrücklauf).

Einen Ausgang, der das Wasser in die Fußbodenheizungsschleifen zurückführt.

Funktion des 3-Wege-Ventils:

Mischfunktion: Das Ventil kann das heiße Wasser aus dem Heizsystem mit dem kühleren Rücklaufwasser mischen, um die Temperatur des Wassers, das in die Fußbodenheizungsschleifen geleitet wird, zu regulieren. Fußbodenheizungssysteme benötigen in der Regel eine niedrigere Vorlauftemperatur als Heizkörper, weil sie eine größere Heizfläche haben und die Wärme über einen längeren Zeitraum gleichmäßiger abgeben.

Richtungsfunktion: Abhängig von der Regelung kann das Ventil entscheiden, ob mehr heißes Wasser in die Fußbodenheizung fließen soll oder ob mehr Wasser zurück zum Heizkessel geleitet wird.

Regelvorgang:

Wenn die gemessene Raumtemperatur unter der Soll-Temperatur liegt, sendet die Regelungseinheit ein Signal an das 3-Wege-Ventil, mehr heißes Wasser in die Fußbodenheizung fließen zu lassen, um die Temperatur zu erhöhen.

Ist die Raumtemperatur höher als gewünscht, wird das Ventil so geregelt, dass weniger heißes Wasser in die Heizschleifen fließt und mehr Wasser zurück in den Heizkessel geleitet wird.

Durch dieses System kann eine sehr genaue und energieeffiziente Temperaturregelung erreicht werden, was besonders bei Fußbodenheizungen wichtig ist, da diese aufgrund ihrer Trägheit nicht so schnell auf Temperaturänderungen reagieren wie andere Heizsysteme.

Die Regelung der Fußbodenheizung über das 3-Wege-Ventil ist auch ein dynamischer Prozess, der kontinuierlich auf Veränderungen in der Raumtemperatur reagiert.

Hier ein detaillierter Blick auf den Ablauf:

Kreislauf der Fußbodenheizung:

Das durch das 3-Wege-Ventil angemischte Wasser zirkuliert durch die Rohrschleifen der Fußbodenheizung im Boden des Raumes. Durch die Rohre gibt das Wasser Wärme an den Boden ab, der dann die Wärme gleichmäßig an den Raum abgibt.

Nachdem das Wasser seine Wärme abgegeben hat, wird es kühler und fließt zurück zum 3-Wege-Ventil, wo es erneut mit heißem Wasser gemischt werden kann, falls eine Erhöhung der Raumtemperatur nötig ist.

Energieeffizienz:

Die genaue Kontrolle der Wassertemperatur sorgt für eine effiziente Nutzung der Wärmeenergie. Es wird also nur so viel Energie verbraucht, wie tatsächlich nötig ist, um die gewünschte Raumtemperatur zu erreichen und zu halten.

Durch die langsame und gleichmäßige Wärmeabgabe der Fußbodenheizung entsteht ein komfortables Raumklima, da keine großen Temperaturschwankungen auftreten und die Wärme vom Boden abgegeben wird.

Stellantrieb:

Moderne Ventile sind oft mit elektrischen oder elektromechanischen Stellantrieben ausgestattet, die das Öffnen und Schließen des Ventils sehr genau steuern können.

Diese Stellantriebe erhalten Signale von der Regelungseinheit, die auf Basis der Sensorinformationen die Ventilposition anpassen.

Zonenregelung:

In größeren Systemen kann es mehrere Ventile geben, die verschiedene Zonen oder Räume unabhängig voneinander regeln. So lässt sich für jeden Raum eine individuelle Temperatur einstellen.

Die Zonenregelung erhöht den Komfort und die Effizienz des Systems noch weiter, da nur in den Räumen oder Zonen geheizt wird, in denen es benötigt wird.

Integration in Smart-Home-Systeme:

Viele moderne Fußbodenheizungsregelungen sind in der Lage, mit Smart-Home-Systemen zu kommunizieren. Nutzer können die gewünschten Temperaturen programmieren oder über eine App von überall aus steuern. Meist ist diese Funktion über Zubehör nachrüstbar.

Smarte Regelungen können auch erlernt und sich an die Gewohnheiten der Bewohner anpassen, um Energie zu sparen, während der Komfort gleichzeitig maximiert wird.

Adaptive Regelalgorithmen:

Fortschrittliche Regelungseinheiten nutzen adaptive Regelalgorithmen, die sich nicht nur an feste Zeitpläne halten, sondern auch auf äußere Einflüsse wie Sonneneinstrahlung, Außentemperaturen und sogar die Wärmeabgabe durch elektronische Geräte oder Personen im Raum reagieren können.

Diese Systeme können dafür sorgen, dass der Raum zum gewünschten Zeitpunkt die ideale Temperatur hat, ohne überflüssige Energie zu verbrauchen.

Hydraulischer Abgleich:

Ein wichtiger Aspekt für die Effizienz einer Fußbodenheizung ist der hydraulische Abgleich. Dabei wird sichergestellt, dass jede Heizschleife des Systems genau die richtige Menge an Wasser erhält, um eine gleichmäßige Wärmeverteilung zu gewährleisten.

Wartung und Langlebigkeit:

Regelungssysteme und 3-Wege-Ventil (Mischer) sind in der Regel wartungsarm, sollten aber regelmäßig überprüft werden, um eine optimale Funktion zu gewährleisten.

Verschmutzungen im System können die Beweglichkeit des Mischers beeinträchtigen und sollten im Rahmen von Wartungsarbeiten entfernt werden.

Die korrekte Einstellung der Regelungseinheit ist entscheidend für ein behagliches Raumklima und einen sparsamen Energieverbrauch. Mit der zunehmenden Digitalisierung und intelligenten Regelungsmöglichkeiten werden diese Systeme immer komfortabler und effizienter, was zu einem besseren Wohnkomfort und zur Schonung der Umwelt beiträgt.
