Hydraulikmodule

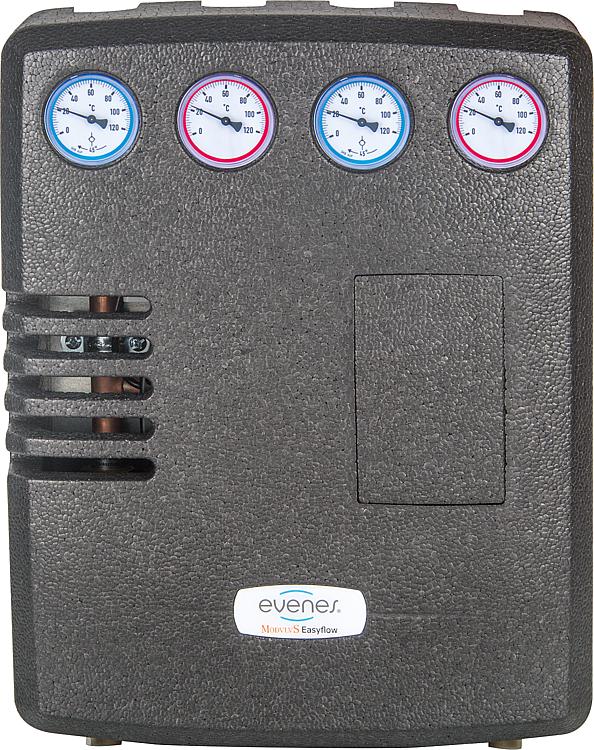

Hydraulikmodul Easyflow Logic Direktkreis, Mischerkreis Warmwasserladung - Für Anlagen mit bauseitiger Regelung - Inkl. Mischermotor und Umschaltventil Betriebsspannung: 230 V/AC, Ausführung Heizung und Warmwasserbereitung, - Für Brennwertanlage mit einem gemischten und ungemischten Heizkreis - Optimale Brennwertnutzung und Energieeinsparung, da die hohe Rücklauftemperatur der Heizkörper dem Vorlauf der Fußboden- oder Wandheizung beigemischt wird und somit der Gesamtrücklauf soweit abkühlt wird, dass im Brennwertgerät immer eine Kondensation stattfindet - Einfache Befestigung durch stabile Metallgrundplatte - Geringere Investitions-und Betriebskosten, da eine Pumpe im Direktkreis wegfällt (Heizgerätepumpe wird genutzt) - Kompakt und komplett vormontiert - Komplett vorverdrahtet (in der Ausführung mit Regelung) Vorlauf Direktkreis: 1 x Thermometerkugelhahn rot 0-120GradC 1 x Überströmventil Rücklauf Direktkreis: 1 x Thermometerkugelhahn blau 0- 120GradC mit aufstellbarer Schwerkraftbremse Vorlauf Mischerkreis: 1 x Thermometerkugelhahn rot 0-120GradC 1 x Umwälzpumpe Wilo Para 15/6 SC 1 x Bivalent-Mischer Rücklauf Mischerkreis: 1 x Thermometerkugelhahn blau 0- 120GradC mit aufstellbarer Schwerkraftbremse Technische Daten: - Betriebstemperatur max.: 95 GradC - Betriebsdruck max.: 6 bar - Anschlüsse: DN25(1) IG - Schwerkraftbremse: 20 mbar - Kvs-Wert Direktkreis: 5,0 - Kvs-Wert Mischerkreis: 4,0 - Leistung Direktkreis max.: 35 kW (t 20K) - Leistung Mischerkreis max.: 12 kW (t 8K) - Durchfluss Direktkreis max.: 1510 l/h (t 20K) - Durchfluss Mischerkreis max.: 1300 l/ h (t 8K) - Achsmaß Wärmeerzeuger: 125 mm - Achsmaß Heizkreise: 90 mm - Material: Messing, Kupfer - Isolierung: EPP - Maße (mit Isolierung) HxBxT: 516x400x180 mm

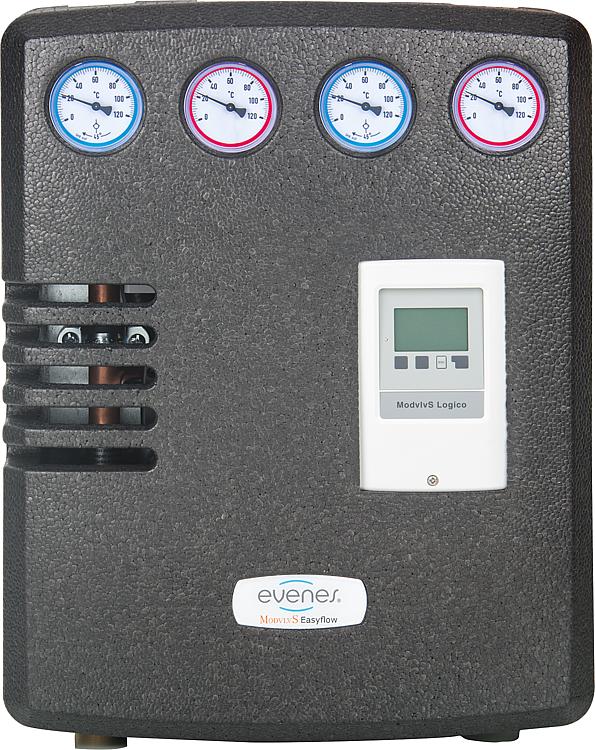

Hydraulikmodul Easyflow Logic Direktkreis, Mischkreis Warmwasserladung, Regelung Ausführung Heizung und Warmwasserbereitung, - Für Brennwertanlage mit einem gemischten und ungemischten Heizkreis - Optimale Brennwertnutzung und Energieeinsparung, da die hohe Rücklauftemperatur der Heizkörper dem Vorlauf der Fußboden- oder Wandheizung beigemischt wird und somit der Gesamtrücklauf soweit abkühlt wird, dass im Brennwertgerät immer eine Kondensation stattfindet - Einfache Befestigung durch stabile Metallgrundplatte - Geringere Investitions-und Betriebskosten, da eine Pumpe im Direktkreis wegfällt (Heizgerätepumpe wird genutzt) - Kompakt und komplett vormontiert - Komplett vorverdrahtet (in der Ausführung mit Regelung) Vorlauf Direktkreis: 1 x Thermometerkugelhahn rot 0-120GradC 1 x Überströmventil Rücklauf Direktkreis: 1 x Thermometerkugelhahn blau 0- 120GradC mit aufstellbarer Schwerkraftbremse Vorlauf Mischerkreis: 1 x Thermometerkugelhahn rot 0-120GradC 1 x Umwälzpumpe Wilo Para 15/6 SC 1 x Bivalent-Mischer Rücklauf Mischerkreis: 1 x Thermometerkugelhahn blau 0- 120GradC mit aufstellbarer Schwerkraftbremse Technische Daten: - Betriebstemperatur max.: 95 GradC - Betriebsdruck max.: 6 bar - Anschlüsse: DN25(1) IG - Schwerkraftbremse: 20 mbar - Kvs-Wert Direktkreis: 5,0 - Kvs-Wert Mischerkreis: 4,0 - Leistung Direktkreis max.: 35 kW (t 20K) - Leistung Mischerkreis max.: 12 kW (t 8K) - Durchfluss Direktkreis max.: 1510 l/h (t 20K) - Durchfluss Mischerkreis max.: 1300 l/ h (t 8K) - Achsmaß Wärmeerzeuger: 125 mm - Achsmaß Heizkreise: 90 mm - Material: Messing, Kupfer - Isolierung: EPP - Maße (mit Isolierung) HxBxT: 516x400x180 mm, - Witterungsgeführt - Komplett vorverdrahtet - Inkl. Regelung, Mischermotor, Umschaltventil und Fühler

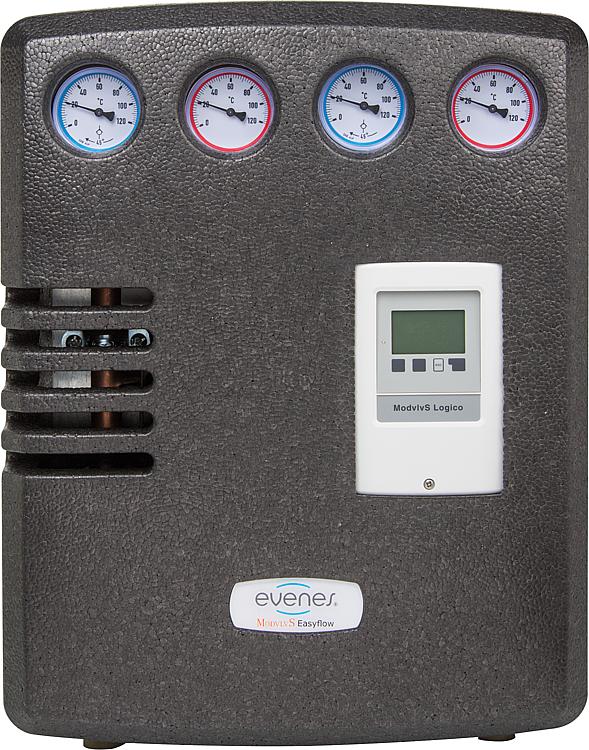

Hydraulikmodul Easyflow Logic Direktkreis,Mischerkreis. mit Regelung Ausführung Heizung ohne Warmwasserbereitung, - Witterungsgeführt - Komplett vorverdrahtet - Inkl. Regelung, Mischermotor und Fühler, - Für Brennwertanlage mit einem gemischten und ungemischten Heizkreis - Optimale Brennwertnutzung und Energieeinsparung, da die hohe Rücklauftemperatur der Heizkörper dem Vorlauf der Fußboden- oder Wandheizung beigemischt wird und somit der Gesamtrücklauf soweit abkühlt wird, dass im Brennwertgerät immer eine Kondensation stattfindet - Einfache Befestigung durch stabile Metallgrundplatte - Geringere Investitions-und Betriebskosten, da eine Pumpe im Direktkreis wegfällt (Heizgerätepumpe wird genutzt) - Kompakt und komplett vormontiert - Komplett vorverdrahtet (in der Ausführung mit Regelung) Vorlauf Direktkreis: 1 x Thermometerkugelhahn rot 0-120GradC 1 x Überströmventil Rücklauf Direktkreis: 1 x Thermometerkugelhahn blau 0- 120GradC mit aufstellbarer Schwerkraftbremse Vorlauf Mischerkreis: 1 x Thermometerkugelhahn rot 0-120GradC 1 x Umwälzpumpe Wilo Para 15/6 SC 1 x Bivalent-Mischer Rücklauf Mischerkreis: 1 x Thermometerkugelhahn blau 0- 120GradC mit aufstellbarer Schwerkraftbremse Technische Daten: - Betriebstemperatur max.: 95 GradC - Betriebsdruck max.: 6 bar - Anschlüsse: DN25(1) IG - Schwerkraftbremse: 20 mbar - Kvs-Wert Direktkreis: 5,0 - Kvs-Wert Mischerkreis: 4,0 - Leistung Direktkreis max.: 35 kW (t 20K) - Leistung Mischerkreis max.: 12 kW (t 8K) - Durchfluss Direktkreis max.: 1510 l/h (t 20K) - Durchfluss Mischerkreis max.: 1300 l/ h (t 8K) - Achsmaß Wärmeerzeuger: 125 mm - Achsmaß Heizkreise: 90 mm - Material: Messing, Kupfer - Isolierung: EPP - Maße (mit Isolierung) HxBxT: 516x400x180 mm

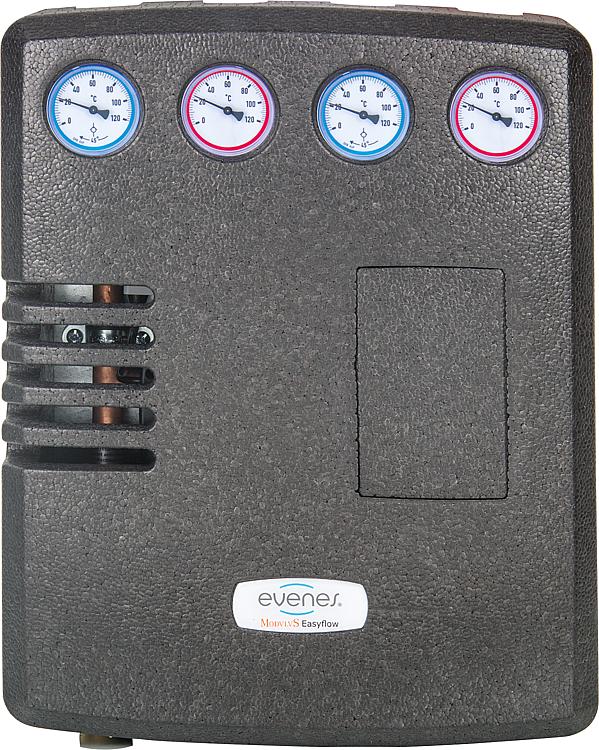

Hydraulikmodul Easyflow Logic Direktkreis,Mischerkreis. ohne Regelung - Für Anlagen mit bauseitiger Regelung - Inkl. Mischermotor Betriebsspannung: 230 V/AC, Ausführung Heizung ohne Warmwasserbereitung, - Für Brennwertanlage mit einem gemischten und ungemischten Heizkreis - Optimale Brennwertnutzung und Energieeinsparung, da die hohe Rücklauftemperatur der Heizkörper dem Vorlauf der Fußboden- oder Wandheizung beigemischt wird und somit der Gesamtrücklauf soweit abkühlt wird, dass im Brennwertgerät immer eine Kondensation stattfindet - Einfache Befestigung durch stabile Metallgrundplatte - Geringere Investitions-und Betriebskosten, da eine Pumpe im Direktkreis wegfällt (Heizgerätepumpe wird genutzt) - Kompakt und komplett vormontiert - Komplett vorverdrahtet (in der Ausführung mit Regelung) Vorlauf Direktkreis: 1 x Thermometerkugelhahn rot 0-120GradC 1 x Überströmventil Rücklauf Direktkreis: 1 x Thermometerkugelhahn blau 0- 120GradC mit aufstellbarer Schwerkraftbremse Vorlauf Mischerkreis: 1 x Thermometerkugelhahn rot 0-120GradC 1 x Umwälzpumpe Wilo Para 15/6 SC 1 x Bivalent-Mischer Rücklauf Mischerkreis: 1 x Thermometerkugelhahn blau 0- 120GradC mit aufstellbarer Schwerkraftbremse Technische Daten: - Betriebstemperatur max.: 95 GradC - Betriebsdruck max.: 6 bar - Anschlüsse: DN25(1) IG - Schwerkraftbremse: 20 mbar - Kvs-Wert Direktkreis: 5,0 - Kvs-Wert Mischerkreis: 4,0 - Leistung Direktkreis max.: 35 kW (t 20K) - Leistung Mischerkreis max.: 12 kW (t 8K) - Durchfluss Direktkreis max.: 1510 l/h (t 20K) - Durchfluss Mischerkreis max.: 1300 l/ h (t 8K) - Achsmaß Wärmeerzeuger: 125 mm - Achsmaß Heizkreise: 90 mm - Material: Messing, Kupfer - Isolierung: EPP - Maße (mit Isolierung) HxBxT: 516x400x180 mm
