Solarstation Systemtrennung

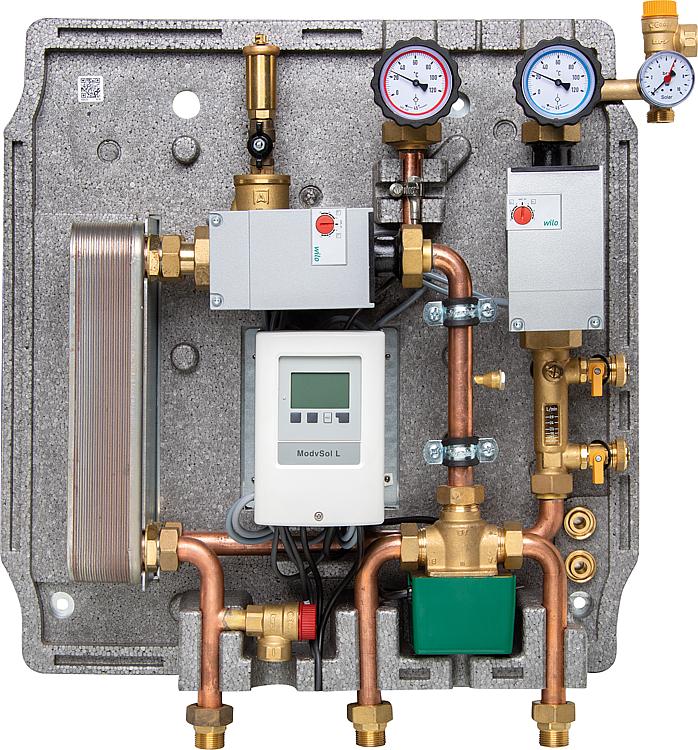

Solar-Trennsystem Easyflow Solo 2 HE, 12 Kw - Für die Übertragung von Solarenergie in einen Pufferspeicher ohne Solarwärmetauscher - Kompakte, komplett vormontierte Übertragungsstation - Inklusive vorverkabelte und vorprogrammierte Regelung - Einsetzbar in High-Flow und Low-Flow Anlagen - Plattenwärmetauscher mit 24 Platten, Technische Daten: - Betriebsdruck max.: 10 bar - Betriebstemperatur Primärkreis: 120GradC - Betriebstemperatur Sekundärkreis: 110GradC - Betriebsspannung: 230 V/AC, 50 Hz, Schuko-Stecker - Material Plattentauscher: AISI 316 gelötet - Material Isolierung: EPP - Maße (H x B x T): 585 x 576 x 190 mm - Wärmetauscher: 24 Platten, - Durchflussmesser: 8-28 l/min - max. Kollektorfläche High Flow: 24 m - max. Kollektorfläche Low Flow: 50 m - Leistung bei t 10 K High Flow: 12 kW - Leistung bei t 25 K Low Flow: 25 kW - Umwälzpumpe Primär: Wilo Star RS 25/6 - Umwälzpumpe Sekundär HE: Wilo Stratos Para 25/1-7, Primärer Solarkreis: - Durchflussmesser mit Spüleinrichtung - Solarpumpe - Absperrkugelhähne mit Schwerkraftbremse und Thermometer 0 - 120GradC - Luftabscheider im Vorlauf - Sicherheitsgruppe mit Manometer 0 - 10 bar und SV 6 bar, Abgang für MAG DN 20 (3/4) - Anschlussgröße: DN 25 (1) AG, Sekundärer Pufferspeicherkreis: - Sicherheitsventil 3 bar - Umwälzpumpe - Schwerkraftbremse im Rücklauf - Anschlussgröße: DN 20 (3/4) AG

Solar-Trennsystem Easyflow Solo1 HE, 15Kw Primärer Solarkreis: - Durchflussmesser mit Spüleinrichtung - Solarpumpe - Absperrkugelhähne mit Schwerkraftbremse und Thermometer 0 - 120GradC - Luftabscheider im Vorlauf - Sicherheitsgruppe mit Manometer 0 - 10 bar und SV 6 bar, Abgang für MAG DN 20 (3/4) - Anschlussgröße: DN 25 (1) AG, - Durchflussmesser: 8-28 l/min - max. Kollektorfläche High Flow: 30 m - max. Kollektorfläche Low Flow: 50 m - Leistung bei t 10 K High Flow: 15 kW - Leistung bei t 25 K Low Flow: 25 kW - Umwälzpumpe Primär HE: Wilo Stratos Para 25/1-7 - Umwälzpumpe Sekundär HE: Wilo Stratos Para 25/1-7, Sekundärer Pufferspeicherkreis: - Sicherheitsventil 3 bar - Umwälzpumpe - Schwerkraftbremse im Rücklauf - Anschlussgröße: DN 20 (3/4) AG , Technische Daten: - Betriebsdruck max.: 10 bar - Betriebstemperatur Primärkreis: 120GradC - Betriebstemperatur Sekundärkreis: 110GradC - Betriebsspannung: 230 V/AC, 50 Hz, Schuko-Stecker - Material Plattentauscher: AISI 316 gelötet - Material Isolierung: EPP - Maße (H x B x T): 585 x 576 x 190 mm - Wärmetauscher: 24 Platten, - Für die Übertragung von Solarenergie in einen Pufferspeicher ohne Solarwärmetauscher - Kompakte, komplett vormontierte Übertragungsstation - Inklusive vorverkabelte und vorprogrammierte Regelung - Einsetzbar in High-Flow und Low-Flow Anlagen - Plattenwärmetauscher mit 24 Platten

Solar-Trennsystem Solex Midi DN20, inkl. Regelung Delta Sol BX Plus Solare Übertragungsstationen SolexMini / SolexMidi Aus Gründen des Frostschutzes wird der Solarkreis eines thermischen Solarsystems mit einem Polypropylenglykol-Wassergemisch befüllt. Das Heizungssystem wird i.d.R. mit Wasser betrieben. Um die Wärmeenergie von dem Solarkreis in den Heizungskreis zu übertragen, wird ein Wärmetauscher eingesetzt. Herzstück dieser Module ist ein Plattenwärmetauscher, der durch seine Betriebsweise im Kreuzstrom eine hervorragende Wärmeübertragung ermöglicht. In den Solex-Modulen sind Grundfos Hocheffizienzpumpen eingesetzt, die über einen extrem großen Stellbereich verfügen. Die Regelung wird voreingestellt, montiert und verdrahtet ausgeliefert, so dass eine einfache Anpassung an das reale System gewährleistet ist. Der Einsatz von Volumenstromsensoren in den Solex-Modulen ermöglicht eine leistungsbezogene Regelung, sichert eine effektive Anlagenüberwachung und bietet zudem eine integrierte Wärmemengenzählung. Die Solex-Module sind mit Sicherheits-, Absperr- und Spülarmaturen ausgestattet, so dass das Solarsystem sicher und schnell in Betrieb genommen werden kann., Technische Daten: - Bis zu 50 m Kollektorfläche - Max. Druck: primär: 6 bar / sekundär: 3 bar - Max. Betriebstemperatur: primär: 120C / sekundär: 95C - Anschlüsse: primär: 3/4IG / sekundär: 3/4IG - Wärmetauscher: 24 Platten (IC25) - Sicherheitsventil: primär / sekundär: 6 bar - Volumenstrommessung: primär: FlowRotor mit Hall-Sensor, Messbereich 2-50 l/min - Regler: DeltaSol(R) BX Plus - Umwälzpumpe: - Primär: Grundfos UPM3 15-145 PWM - Sekundär: Grundfos UPM3 15-75 PWM

Solar-Trennsystem Solex Mini DN15, inkl. Regelung Delta Sol BX Plus Technische Daten: - Bis zu 30 m Kollektorfläche - Max. Druck: primär: 6 bar / sekundär: 3 bar - Max. Betriebstemperatur: primär: 120C / sekundär: 95C - Anschlüsse: primär: 3/4IG / sekundär: 3/4IG - Wärmetauscher: 24 Platten (IC8T) - Sicherheitsventil: primär: 6 bar / sekundär: 3 bar - Volumenstrommessung: primär: FlowRotor mit Hall-Sensor, Messbereich 0,5-15 l/min - Regler: DeltaSol(R) BX Plus - Umwälzpumpe: - Primär: Grundfos UPM3 15-145 PWM - Sekundär: Grundfos UPM3 15-75 PWM, Solare Übertragungsstationen SolexMini / SolexMidi Aus Gründen des Frostschutzes wird der Solarkreis eines thermischen Solarsystems mit einem Polypropylenglykol-Wassergemisch befüllt. Das Heizungssystem wird i.d.R. mit Wasser betrieben. Um die Wärmeenergie von dem Solarkreis in den Heizungskreis zu übertragen, wird ein Wärmetauscher eingesetzt. Herzstück dieser Module ist ein Plattenwärmetauscher, der durch seine Betriebsweise im Kreuzstrom eine hervorragende Wärmeübertragung ermöglicht. In den Solex-Modulen sind Grundfos Hocheffizienzpumpen eingesetzt, die über einen extrem großen Stellbereich verfügen. Die Regelung wird voreingestellt, montiert und verdrahtet ausgeliefert, so dass eine einfache Anpassung an das reale System gewährleistet ist. Der Einsatz von Volumenstromsensoren in den Solex-Modulen ermöglicht eine leistungsbezogene Regelung, sichert eine effektive Anlagenüberwachung und bietet zudem eine integrierte Wärmemengenzählung. Die Solex-Module sind mit Sicherheits-, Absperr- und Spülarmaturen ausgestattet, so dass das Solarsystem sicher und schnell in Betrieb genommen werden kann.
